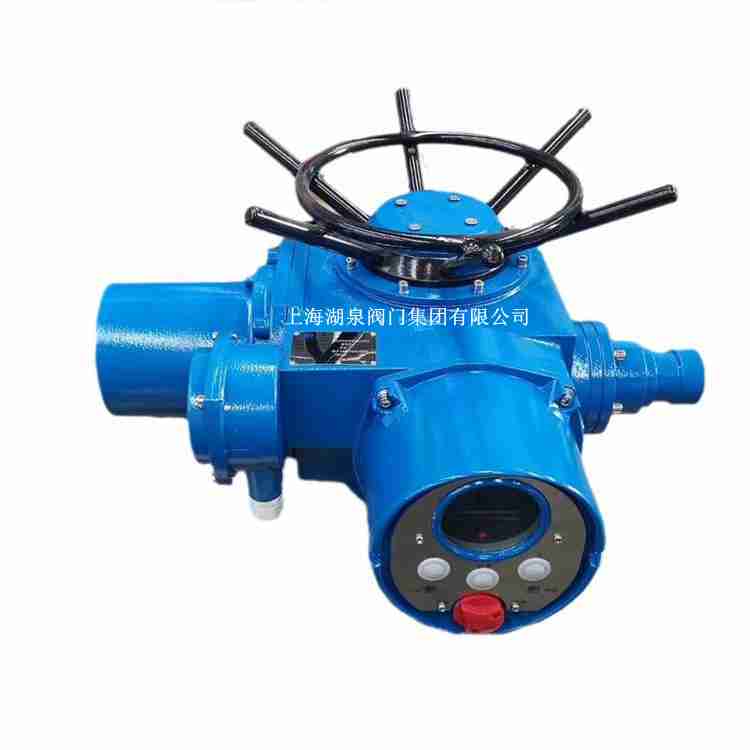

上海湖泉閥門集團有限公司Z20多回轉一體化型電動執行器 DZW系列DZW20-24多圈回轉電裝結構: 閥門電動裝置由六個部分組成,電機,減速器,控制機構,手電動切換機構于輪部件及電氣部分主導產品: DZW多回轉系列電動裝置、DQW部分回轉系列閥門電動裝置、羅托克機型電動執行器、西門子機型2SA3/2SQ3系列執行器、精小型BR系列執行器、液晶顯示搖控電動裝置、非侵入式電動裝置、智能電動執行器，DZW20-24智能一體化閥門電動裝置 特點: 1、采用大規模的數字集成芯片,功能強大,精度等級高。 2、機電一體化設計,體積小,重量輕。 3、采用專業的壓力傳感器測量輸出軸的...是多回轉類閥門實現開啟、關閉或調節的驅動裝置,本裝置適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥...電動執行機構產品技術規范 本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定;隔爆型的性能符合GB3836.1-2000標準。

DZW120-24閥門電動裝置,額定電壓380V,輸出轉矩1200NM,輸出轉速24r/min,配套閥門電機功率4kw,DZW/Z系列戶外型閥門電動裝置是電動閥門的驅動裝置,用以控制閥門的開啟和關閉。DZW系列多回轉電動裝置...DZW90-24,DZW120-24,DZW180-18,DZW250-18,DZW350-18s,DZW350-18,DZW500-12多回轉戶外型閥門電動裝置概述:DZW/Z多回轉戶外型閥門電動裝置(又稱電動執行機構、電動執行器、電動頭)產品實行三包,售后...主要的產品型號：Z10-24W，Z15-24W，Z20-24W，Z20-18W，Z30-24W，Z30-18W，Z45-24W，Z60-24W，Z90-24WZ120-24W，Z180-18W，Z250-18WZ350-18W，Z500-18W。DZW10，DZW15，DZW20，DZW30，DZW45，DZW60，DZW90，DZW120，DZW180，DZW250，DZW350，DZW500，ZA10-18，ZA15-18，ZA20-18，ZA30-18，ZA45-18，ZA60-18，ZA90-18，ZA120-18，ZB10，ZB15，ZB20，ZB25，ZB30，ZB40，Z5，ZC60，ZC90，ZC120，ZC180，ZC250ZW10，ZW15，ZW20，ZW30，ZW45，ZW60，ZW90，ZW120，ZW180，ZW250，ZW350ZW10-24，ZW15-24，ZW20-24，ZW30-24，ZW45-24，ZW60-24，ZW90-24，ZW120-24，ZW180-18，ZW250-18，ZW350-18DZW10-DS1，DZW15-DS1，DZW20-DS1，DZW30-DS1, DZW45-DS1，DZW60-DS1，DZW90-DS1，DZW12-DS1, DZW10-DSI，DZW15-DSI，DZW20-DSI，DZW30-DSI, DZW45-DSI，DZW60-DSI，DZW90-DS1I，DZW12-DSIDZW10-24，DZW15-24，DZW20-24，DZW30-24，DZW45-24，DZW60-24，DZW90-24，DZW120-24，DZW180-18，DZW250-18，DZW350-18s，DZW350-18，DZW500-12多回轉戶外型閥門電動裝置，主要銷售【DZW20-24-A00-DS1-ZTD10】,是《DZW20-24-A00-DS1-ZTD10》在線銷售服務商。

型號規格	公稱轉矩（N·m）	公稱推力（KN）	zui大閥桿直徑	zui大轉圈數（圈）	手動 速比	輸出轉速（r/min）	電機功率（KW）	參考重量（Kg）
Z5	50	20	28	60	1:1	12	0.12	28
Z10	100	40	28	60	1:1	24/36	0.25/0.37	45
Z15	150					24/36	0.37/0.55	50
Z20	200	100	40	60	1:1	18/24	0.37/0.55	55
Z30	300					18/24	0.55/0.75	58
Z45	450	150	48	120	1:1 (20:1)	24/36	1.1/1.5	110
Z60	600					24/36	1.5/2.2	120
Z90	900	200	60	120	1:1 (25:1)	24/36	2.2/3	139
Z120	1200					24/36	3/4	142
Z180	1800	325	70	150	22.5:1	18/24	4/5.5	250
Z250	2500					18/24	5.5/7.5	255
Z350	3500	700	80	150	20:1	18/24	7.5/10	330
Z500	5000					18/24	10/15	350

注1：可按用戶要求提供其它轉速:12/18/24/30/36/42/48/60（r/min）

注2：當產品提供四層計數器時，zui大轉圈數為表1轉圈數×10

3.4.2電機技術參數見表2

表2

功率KW	0.12	0.25	0.37	0.55	0.75	1.1	1.5	2.2	3	4	5.5	7.5	10	15
電流A	0.57	1.03	1.38	2.2	2.62	4	4.12	5.25	7.9	8.87	12.05	15.6	20.5	26.6

電源：電機為三相交流，380V（特殊訂貨660V或220V）,50Hz（特殊訂貨60Hz）；控制線為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VDC。

工作環境：

環境溫度：-20~+60℃（特殊訂貨-40~+80℃）。

相對濕度：≤90%（25℃時）。

防護類型：普通型和戶外型用于無易燃、易爆和無腐蝕性介質的場所，其中普通型用于戶內；隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）

防護等級：戶外型和防爆型為IP65（特殊訂貨IP67）。

工作制：短時15分鐘（特殊訂貨30分鐘）。
